一、『愛家』智能家居系統特色

iHome—『愛家』智能家居系統，您的住宅電氣的中樞神經系統，讓您的住宅電氣隨時隨地都在您的掌控之下，為您創造安全、舒適、方便、節能、智能、環保的科技居住環境。『愛家』智能家居系統把家庭電話通訊系統、家庭電氣管理系統、電器智能控制系統融為一體，可以用一鍵遙控、定時事件管理、一鍵場景、電話遠程、互聯網遠程等多種智能控制方式實現對全宅燈光及家電的智能管理與控制，讓您自由掌控您家中的所有電氣，享受比爾·蓋茨式的數字科技生活。讓你找回真正『愛家』的感覺！

（一）『愛家』智能家居系統擁有先進的網絡結構

• 分布式網絡控制系統（DCS）；
• 分布式智能現場設備，無需中央控制單元；
• 混合的通信媒介；
• 參考OSI七層模型；
• 極為方便的總線型拓撲結構；

（二）『愛家』智能家居系統具備巨大的拓展潛力

• 采用模塊化的設計，具有很強的可擴充性；
• 是整體的解決方案，并允許用戶逐步購置到位；
• 全無線、雙向通訊、免布線；
• 開放的網絡協議，便于連接第三方設備；
• 與安防模塊的無縫接口，易于實現防盜/報警/監控/門禁/老人監護；
• 拓撲結構簡單、布線方便、擴展方便；
• 整個系統不會依賴于某臺“主機”，具有更好的容錯性；
• 節點間可以執行相互的控制，因此，在任何一個地方都可以實現“集中控制”的功能，給用戶帶來更多便利；
• 加上觸摸屏終端等節點，就可以具備中央控制系統的所有功能；

二、『愛家』智能家居統系框圖及說明

（一）『愛家』智能家居系統框圖

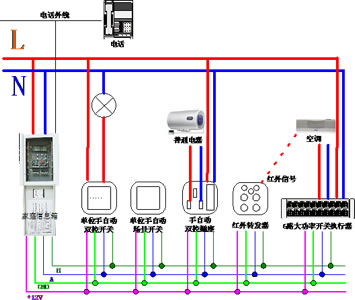

 圖1 『愛家』智能家居系統框圖

（二）『愛家』智能家居系統說明

本系統手自動雙控開關和手自動雙控插座，與同類產品相比，具有極高的穩定性和超長的壽命。即使自動控制失靈，手動開關可仍舊工作。
手自動場景開關可以控制所編輯場景的所有設備，最多可編輯16個動作。如一鍵關閉所有電路，或開啟和關閉特定電器等。
紅外轉發器可以手自動控制目前所有的空調。紅外轉發器本身有4個按鍵，當在家又找不到遙控器時也可以直接按下按鍵來控制空調。
4路大功率開關執行器安裝在配電箱內，用來控制功率超過2000KW的空調。如果是小功率空調也可以直接接在手自動插座上。

三、『愛家』智能家居產品功能模塊

（一）功能模塊分類

智能家居系統中，有著眾多類型的模塊。抽象起來，幾乎所有的節點不外乎是具備“輸入功能”、“輸出功能”、“邏輯自動控制功能”的特性。

圖2 智能家居系統的基本構成形式

從圖2可以看出，家庭自動化系統中，每個節點要么充當與用戶交互的“輸入單元”，要么執行具體控制功能的“輸出單元”，要么是兩者兼備；或者，作為“邏輯控制單元”（不經過用戶交互，能自動根據條件、規則來充當一個“指揮者”）。按照這種分類依據，可將『愛家』智能家居系統產品分類如下。

• 信號輸入單元：采集用戶或傳感器的輸入，如按鍵面板等；
• 驅動輸出單元：執行開關量、調光、紅外發射等類型的輸出；
• 集成控制器：同時具備“輸入單元”和“輸出單元”兩者的功能；
• 特殊單元：智能電話、時鐘模塊等、紅外學習模塊等設備；
• 功能附件：遙控器、總線轉換器、網絡電源等附屬設備；
• 安裝配置輔助單元：總線插座、配置軟件等。

詳細分類見下表1：

表1『愛家』智能家居產品功能模塊分類列表

因為模塊比較多，下面重點介紹一些比較重要的模塊，如智能電話控制器、單位手自動場景開關、紅外發射器等模塊。

（二）單位手自動雙控場景開關IHA-Q021（信號輸入單元）

單位手自動雙控場景開關IHA-Q021是標準的輸入單元，用戶可以通過它設置1位場景（1位場景最多包括16條動作，或者整個IHBus網絡中所有節點全部開啟、關閉），從而控制IHBus總線上的一系列設備。

控制場景時，按一下按鍵，自動彈起。在彈起的瞬間馬上運行場景包含的動作。
單位手自動雙控場景開關面板，主要安裝在玄關或者臥室開關處，標準86底盒安裝。可以實現溫馨的“到家模式”、“離家模式”或者“會客模式”場景之間的快速切換。同時場景開關的場景也可以通過電話遠程遙控。

（三）4/6路大功率開關執行器IHA-P024/6（驅動輸出單元）

4/6路大功率開關執行器IHA-P024/6（導軌安裝）可實現對大功率空調（如立柜空調、中央空調）的開關控制，每回路最大功率為2000W。如果需要更大功率，可利用此開關輸出控制交流接觸器（導軌安裝），可實現每回路最大功率5000W。該模塊和交流接觸器都安裝在配電箱內的標準35mm導軌（DIN）上。
本模塊配合場景開關面板對所連接的電器（中央空調等）進行網絡化操作，主要為實現中央空調根據業主要求開或關。

（四）單位手自動雙控開關IHA-S021（集成控制器）

單位手自動雙控開關是標準的輸入單元，用戶可以通過它控制開關所構成的一個回路。本系統手自動雙控開關，與同類產品相比，具有極高的穩定性和超長的壽命。即使自動控制失靈，手動開關可仍舊工作。
單位手自動雙控開關面板IHA-S021，安裝于需要實現遠程控制的燈光或者電器（白熾燈、射燈、熱水器、新風風機）開關處，標準86底盒安裝。同時支持電器的現場手動開關控制與電話遠程控制。

（五）手自動雙控插座IHA-P021（集成控制器）

手自動雙控插座IHA-P021安裝于需要實現遠程控制的電器（小功率空調、熱水器、新風風機等）插座處，標準86底盒安裝。主要為實現現場電器（空調、熱水器、新風風機等）的電源根據業主要求開或關。

（六）紅外轉發器IHA-IF01（特殊單元）

開啟空調時，不但需要接通電源，而且還需要發送開機的紅遙控信號。本紅外轉發器IHA-IF01就是用來發送紅外編碼信號用以開啟或關閉空調。可通過電話或者場景開關遙控。另外紅外轉發器有幾個按鈕，在家里找不到遙控器的時候，也可以當作遙控器使用，用來打開或關閉空調，使用非常方便。它具有通用性，因為它具有學習功能。使用前需要學習空調的開啟和關閉紅外編碼。最多可以學習四組編碼。學習空調的四種控制狀態：制冷、制熱、抽濕、關機。

具體操作如下：

1、學習制冷

首先在空調機遙控器上設置好想要的制冷狀態如：模式——制冷、風速——高風、溫度——23℃，設置好空調機遙控器后，按開/關鍵，關閉空調機遙控器。然后按下本遙控器輸入鍵(INPUT)，揚聲器發出：“制冷輸入”音，此時將空調機遙控器對準本遙控器的黑色接收窗，按空調機遙控器的開/關鍵1次，此時剛才被設置好控制狀態的遙控編碼會發出，當本遙控器播報“叮咚”音時，表示學習成功。此時，電話空調遙控器的“制冷”功能學習了遙控器設置的制冷、高風速、 23℃。

2、學習制熱

在空調機遙控器上設置想要的制熱狀態(操作過程同上)后關機，然后按電話遙控器的輸入鍵(INPUT)，揚聲器發出：“制熱輸入”音，將空調機遙控器的發射頭對準電話遙控器的黑色接收窗，按空調機遙控器的開/關鍵1次，當電話遙控器播報“叮咚”音時，表示學習成功。此時電話遙控器學習到了空調機遙控器剛才設置的“制熱”遙控碼。

3、學習抽濕

首先設置抽濕狀態后關機，然后按本遙控器輸入鍵(INPUT)。揚聲器發出：“抽濕輸入”音，將空調機遙控器的發射頭對準本遙控器的黑色接收窗，按空調機遙控器的開/關鍵1次，當本遙控器播報“叮咚”音時，表示學習成功。此時遙控器記錄了“抽濕”遙控碼。

4、學習關機

按下電話遙控器學習輸入鍵(INPUT)，揚聲器發出：“關機輸入”音，此時將空調機遙控器（開機狀態）的發射頭對準電話遙控器的黑色接收窗，按空調機遙控器的開/關鍵1次，當電話遙控器播報“叮咚”音時，表示學習成功。此時，遙控器記錄了“關機”指令。

（七）智能電話控制器IHA-T001（特殊單元）

智能電話控制器具有如下功能。具體操作流程如圖3所示。

• 具有密碼認證功能，可防止非法遙控。
• 根據語音提示，遠程遙控多種住宅場景或家電（空調、普通電器）。
• 根據語音提示，遠程查詢當前家中燈光、空調或普通電器工作狀態。
• 安裝在位于家庭信息箱內，大功率執行開關安裝在強電配電箱中。

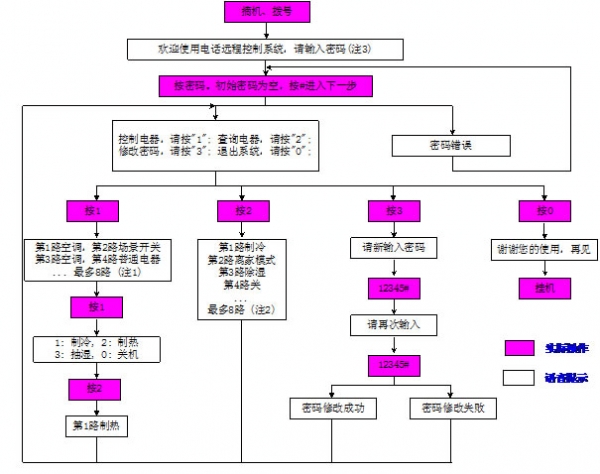

圖3 電話遠程控制器操作流程圖



表2 注釋列表



（八）iHome智能配置軟件軟件（安裝配置輔助單元）

您需要通過“iHome智能配置軟件”（以下簡稱IHA-CONF V1.0）對智能電話控制器進行配置。電話智能配置三步曲如下：

1. 第一步：連接總線轉換器“IHBus/RS232”或者“IHBus/USB”模塊到一頭電腦串口或者USB口。如果是USB口，請安裝USB驅動。將另一頭插入到RJ45的插孔中。然后在計算機中，雙擊桌面上的“IHome智能配置軟件”圖標，馬上彈出“主窗口”，如圖4所示。
2. 第二步：“主窗口”如下圖所示。單擊【獲取配置】快捷按鈕，或者按【F5】鍵，本軟件自動從IHBus中獲取當前網絡所有節點信息和主機當前電話配置信息。節點信息顯示在“節點列表”中，電話配置信息顯示在右邊的“配置列表”中。通過拖動“節點列表”節點到“配置列表”實現配置方式，可以輕易實現電話配置。
3. 第三步：單擊【保存配置】快捷按鈕，或者按【F6】鍵，本軟件將您的電話配置信息寫入到主機中。到此，電話配置已完成。

“主窗口”主要分3個部分：工具條、數據操作區和狀態欄。詳細的軟件配置方法，請參考IHA-CONF V1.0的在線幫助文檔。

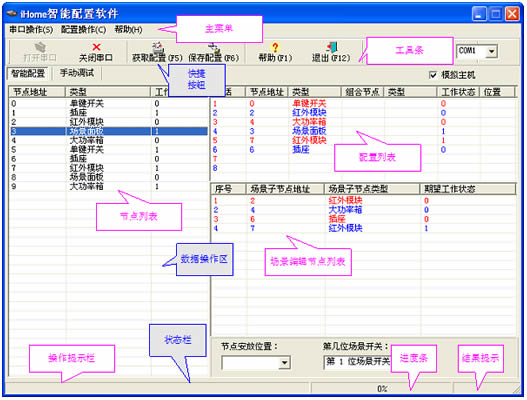

 圖4 iHome智能配置軟件主窗口
